机械加工流程与工艺

机械加工流程与工艺

2022年10月5日

1、  审图：工厂技术员对结构图纸进行审核，对不合理或疑问的地方与结构设计师进行沟通，并根据结构图纸制定加工方案；

2、  编程：对需要加工的零件进行加工编程，确保机床加工合理、应力释放、精度等细节；

3、下料、开粗：根据结构图纸需要，选择铝合金3A21材料进行下料，同时通过高速cnc进行开粗，形成大体胚形；

4、精细加工：对胚体进行精细加工，精细加工对转速有严格控制，刀具要尽量小，在细节等地方进行多次验证加工，满足各个尺寸及+-0.05mm的机加工公差要求。

5、钻孔等：精细加工完成的工件进行螺纹孔的钻孔，车销件的加工；

6、除毛刺：工人手工清除工件的毛刺、刀痕等；使工件达到要求；

7、清洗：由于加工时候的油污等，需要对工件进行酸洗、磷洗，最后清水清洗工件，使工件达到清洁要求；

8、装配：把所有工件集中进行初装配，检查装配，并进行检讨、修改；使零件能够正常的装配；

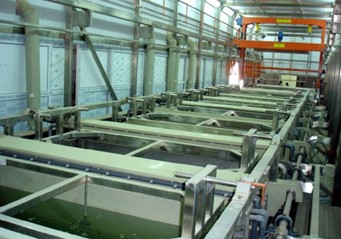

9、 氧化：由于产品技术要求，需要对工件进行导电阳极氧化，使产品具备电磁屏蔽的技术要求；

10、丝印：根据丝印文件对产品进行油墨丝印，先制作网版、再进行油墨印、最后通过180度左右的高温烘烤，使油墨固化

11、装配：最后把所有工件、配件进行组装，质检部门进行质量检测，产品合格后交付。
